語音廣播芯片模塊安裝及常見問題

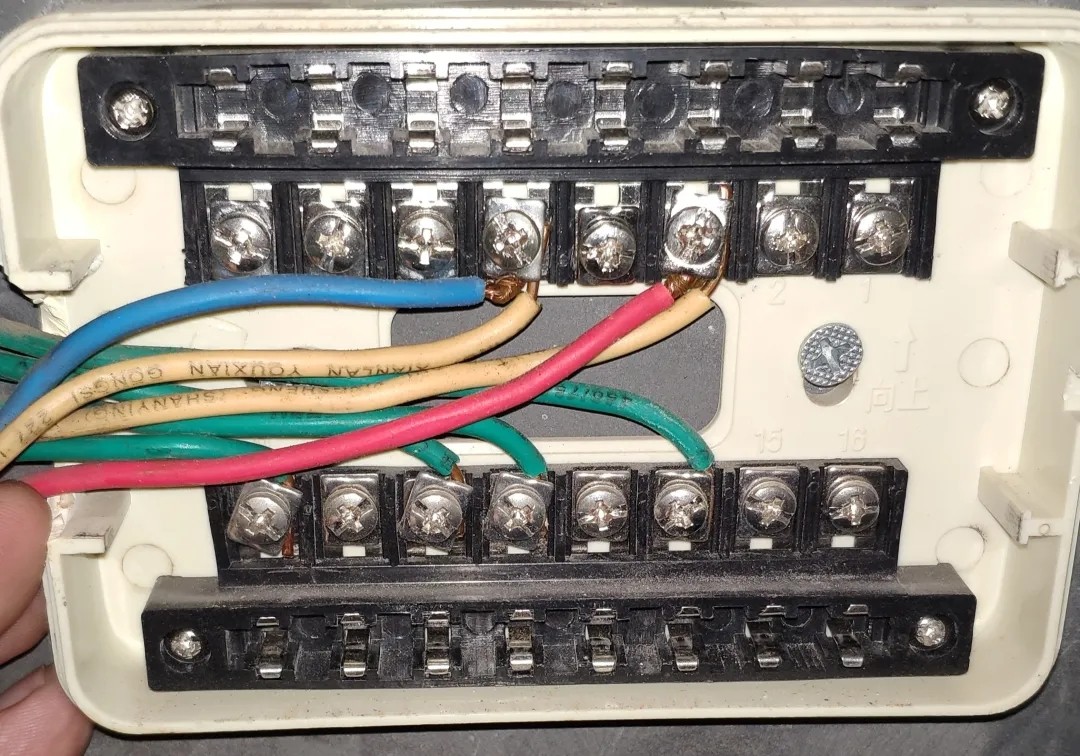

語音廣播芯片模塊接線端子概要說明

●消防廣播音源接：9和12（常開）

●音箱（樓層喇叭）接：11和14（常閉）

●背景音樂音源接：10和13（常閉）

△ 底座上排為1~8接線端子

△ 底座下排為9~16接線端子

■ 電子編碼器使用方法略。

語音廣播芯片模塊安裝常見問題

●若前期背景音樂和消防廣播沒有統一設置，即模塊中沒有接入背景音樂線路，極有可能把音響線和消防廣播音源線端子接反，如果沒有接入背景音樂則不影響系統正常使用。

●如果接入背景音樂線路后，音箱沒有聲音，不妨排查一下，看看接線有無錯誤。

■ 對于青鳥廣播模塊來說，接入背景音樂線路不需要修改模塊屬性，即使使用第三方音箱也無需串接電容。

? 明裝模塊建議加一個接線盒底盒，模塊底座側面開槽引線容易導致模塊松動報故障。

? 模塊內線路線徑不要太大。

? 要預留一部分線材，以便于后期維修。

? 線路要做好標記，標注清楚樓層線路和控制室方向線路。

? 模塊箱內張貼接線端子說明。

? 不同功能的線路使用不同顏色，相同功能的線路使用相同顏色。不同顏色線路對接，一般紅對紅。

? 線路連接纏繞膠布，一個一個進行。線路連接要拉不開，線路壓接要保證拉不掉。
